純正ＴＶアンテナ情報

ディーラオプションに「ナビモニター」が用意されています。
そのナビモニター用（だと思います）のアンテナは、単体でも購入することができます。
値段は、工賃別で２２，０００円です。
最初は自分で取り付けてもらおうと思ったんですが、今回は、ディーラーのご厚意で「無料」にて取り付けていただきました。

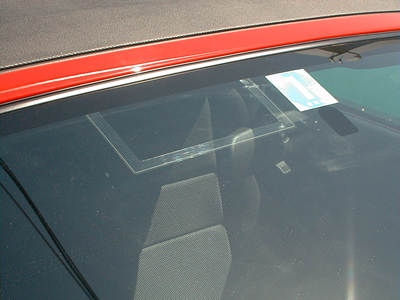

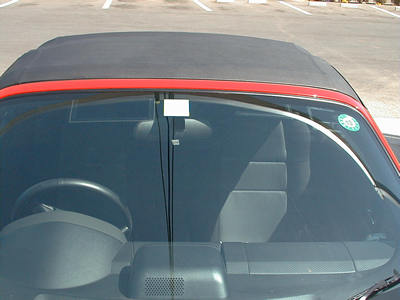

取り付けたアンテナがこれです。

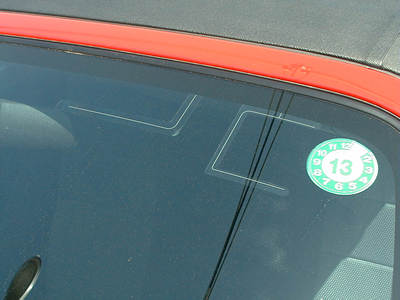

アンテナは３本で、シールみたいのでぺたっと取り付けてあります。
ケーブルはＡピラーとサンバイザーの所のカバーをはずして入れ込んだみたいです。
最初は運転していてちょっと気になりましたが、慣れればたいしたことないです。

ただ取り付けてもらって一つ問題が発生しました。
それは・・・

アンテナのコネクタ形状が違うのです！！

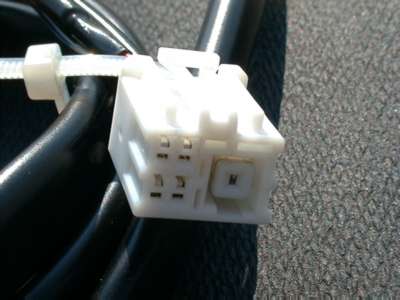

社外品のカーＴＶ用アンテナってだいたい３．５ミリのピンジャックなんですが、トヨタ純正品は「専用コネクター」なんです。

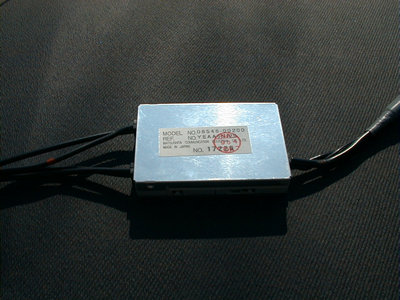

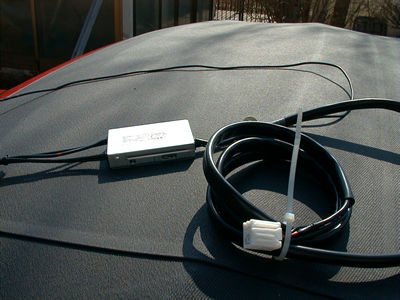

しかも、なんやら小さい箱みたいなものも付いています。

ディーラの方にコネクタのアサインや箱の正体を調べていただきました。

箱は、アンテナを切り替えるセレクターみたいです。
アンテナのアサインは次の通りです。

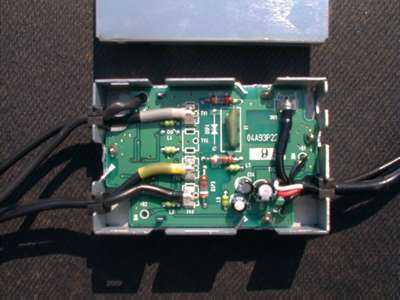

とりあえず、セレクターがどんな風になっているかばらしてみました。ばらすとこんな感じです。

左側がアンテナの線、右側がアンテナのコネクタの線です。
最初はセレクタのほかにアンプも入っているのかなと思ったのですが、ホントにセレクタの機能だけみたいですね。
（私は、電子回路図は全くわかりませんが、何となく・・・）

いろいろ考えた結果、このセレクタを使用してＴＶアンテナを接続することを諦めました。そのかわり、セレクタからアンテナの線だけはずして、３．５ミリのピンジャック（モノラルタイプのやつ）を取り付けて市販されているＴＶアンテナと同じようにすることにしました。私は、秋葉原にて１ヶ４０円×３で購入しました。

取り付け方法です

用意するもの

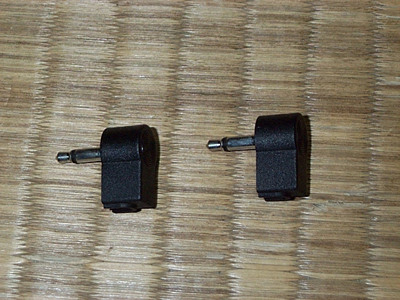

３．５ミリのピンジャック（モノラルタイプのやつ）　が３つだけ（秋葉原にて１ヶ４０円×３で購入）

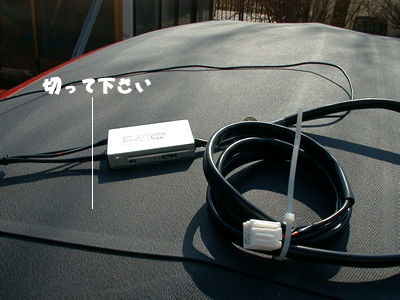

まず、画像の通りアンテナ線を切っちゃいましょう。

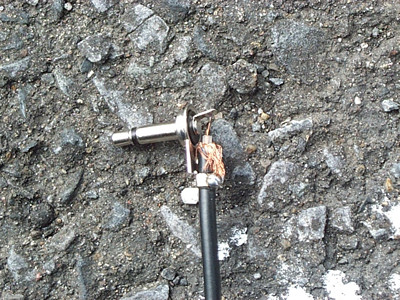

切ったら家庭用ＴＶと同じ要領で被膜を剥きハンダを使用し固定します。つけたらケースを元に戻したら終わり。

早速ＴＶチューナに取り付けると意外とくっきりと写りました。フィルムアンテナなんであまり期待していなかったんですが、これなら使いものになりそうです。

やはり、２２０００円のＴＶアンテナは高いですが、「どうしてもＴＶアンテナをつけたい。しかも、外観を損なわないように」と考えている人は検討されてはいかがでしょうか？
