カーオーディオの取り付け方

用意する物

品名	数量
Audio Cluster（オーディオ取り付けキット）	１セット	トヨタ純正部品　08695-17040　９００円
スペーサー（Vitz用を流用）	左右１つずつ	トヨタ純正部品　86221-52050 と86221-52060　１つ１００円
オーディオの電源をとるやつ（１０ピンタイプ）	１つ	カーショップなどで入手　だいたい１５００円
お好みのカーオーディオ	お好みで・・・	カーショップなどで入手

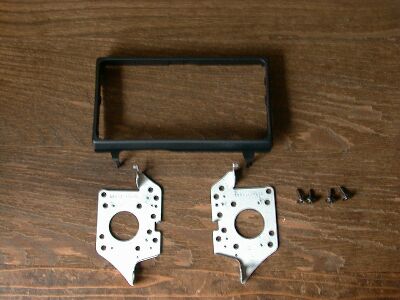

Audio Cluster

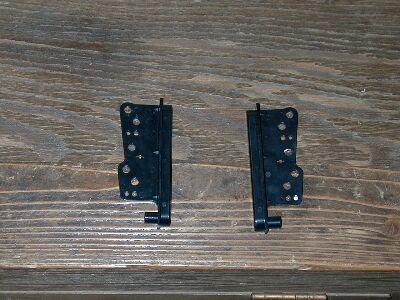

スペーサー

手順

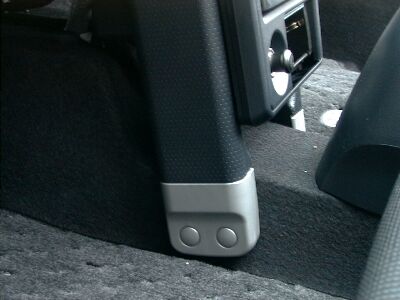

１．まず、シルバーの部分を手前に引き抜いてください。（ネジ止めはしてありません）

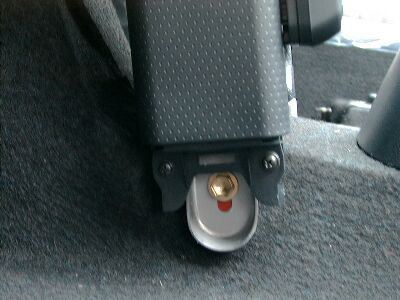

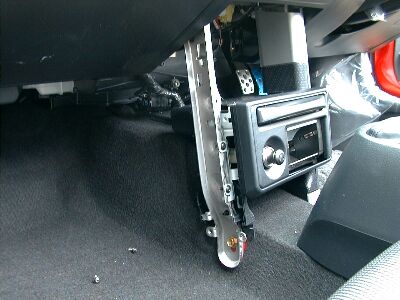

２．取り除くとネジが２つ見えます。そのネジをを取り除くと黒い部分が取れます。右側も１．２，の手順で取り除いてください。

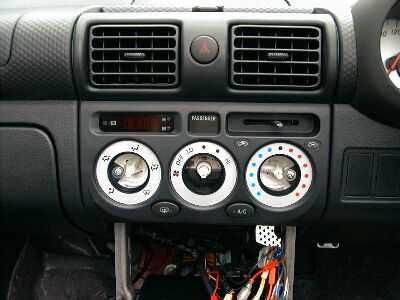

３．エアコンなどのダイアルを引き抜いてください。すると右と左にネジが出てきますので取り除いてください。あと外気・内気切り替えレバーも取り除いてください。

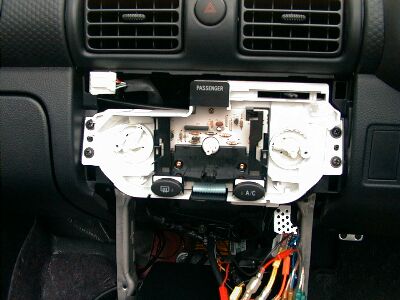

４．ネジを外したらカバーを引き抜いてください。左上に時計の電源ハーネスがありますので気を付けてください。

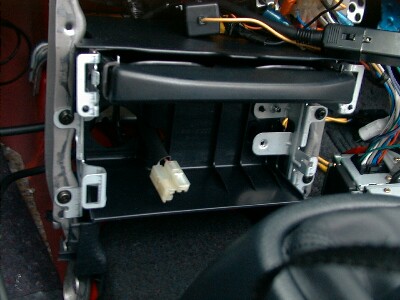

５．灰皿を取り除くと左右に２つ、ボルトがあります。そのうち右側のボルトだけを取り除き引き抜いてください。シガレットの配線がありますので注意してください。あとは、左右に２つづつネジがありますので取り除きカップホルダー部分を取り除いてください。（もしかしたら、ここは外さなくてもいいかも）

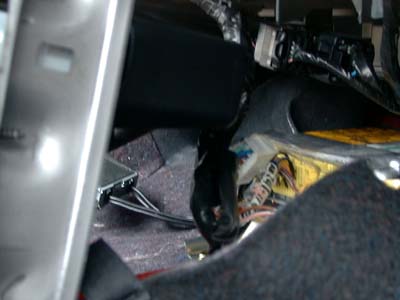

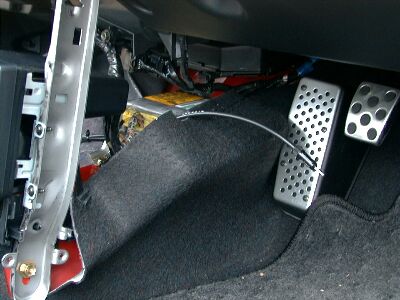

6．マジックテープでカーペットが固定されているのでそれを外すとコンピュータが出てきます。そのコンピュータの上あたりにオーディオ用コネクタがあります。ＦＭ／ＡＭアンテナはカーペットの運転席側にあります。
